[MSA] Spring Cloud로 MSA를 개발해보자 11편 [Kafka-2]

마이크로 서비스 유저 서비스처럼 config에서 설정파일 받게 수정



1. Orders 서비스와 Catalogs 서비스에 Kafka Topic를 적용

- Orders 서비스에 요청된 주문의 수량 정보를 Catalogs 서비스에 반영

- Orders 서비스에서 Kafka Topic로 메시지 전송 -> Producer

- Catalogs 서비스에서 Kafka Topic에 전송된 메시지 취득 -> Consumer



2. 동기화 코드 [1]

order-service -> KafkaProducerConfig.java

// 카프카 활성화
@EnableKafka
// 이 클래스를 설정 파일로 사용, bean을 관리
@Configuration
public class KafkaProducerConfig {

    @Bean
    // kafka 프로듀서의 인스턴스를 생성하는 ProducerFactory
    public ProducerFactory<String, String> producerFactory() {
        Map<String, Object> properties = new HashMap<>();
        // kafka 클러스터 주소 설정, 프로듀서는 이 주소를 사용하여 브로커와 통신
        properties.put(ProducerConfig.BOOTSTRAP_SERVERS_CONFIG, "127.0.0.1:9092");
        // 메시지의 키를 String로 변환
        properties.put(ProducerConfig.KEY_SERIALIZER_CLASS_CONFIG, StringSerializer.class);
        // 메시지의 값을 String로 변환
        properties.put(ProducerConfig.VALUE_SERIALIZER_CLASS_CONFIG, StringSerializer.class);

        return new DefaultKafkaProducerFactory<>(properties);
    }

    @Bean
    // kafka 메시지를 보내는 KafkaTemplate를 생성하는 템플릿
    public KafkaTemplate<String, String> kafkaTemplate() {
        return new KafkaTemplate<>(producerFactory());
    }

}



Order-Service -> KafkaProducer.java

@Service
@Slf4j
public class KafkaProducer {

    private KafkaTemplate<String, String> kafkaTemplate;

    @Autowired
    public KafkaProducer(KafkaTemplate<String, String> kafkaTemplate) {
        this.kafkaTemplate = kafkaTemplate;
    }

	// topic는 메시지를 보낼 kafka의 토픽 이름
    // orderDto =  전송 데이터
    public OrderDto send(String topic, OrderDto orderDto) {
        ObjectMapper mapper = new ObjectMapper();
        String jsonInString = "";
        try {
            jsonInString = mapper.writeValueAsString(orderDto);
        } catch (JsonProcessingException ex) {
            ex.printStackTrace();
        }

		// kafkaTemplate를 사용하여 변환된 JSON 문자열을 kafka 토픽으로 보낸다.
        // 이 메시지는 topic로 전달됨
        kafkaTemplate.send(topic, jsonInString);
        log.info("Kafka Producer send data from the Order microservice: " + orderDto);

        return orderDto;
    }

}



KafkaConsumerConfig.java

@EnableKafka
@Configuration
public class KafkaConsumerConfig {

    @Bean
    // consumer의 인스턴스를 생성하기 위한 consumeFactory
    public ConsumerFactory<String, String> consumerFactory() {
        Map<String, Object> properties = new HashMap<>();

        // kafka 클러스터 주소 설정
        properties.put(ConsumerConfig.BOOTSTRAP_SERVERS_CONFIG, "127.0.0.1:9092");
        // kafka consumer 그룹 ID 설정
        properties.put(ConsumerConfig.GROUP_ID_CONFIG, "consumerGroupId");
        //  메시지의 키를 역직렬화하고 키를 String로 변환
        properties.put(ConsumerConfig.KEY_DESERIALIZER_CLASS_CONFIG, StringDeserializer.class);
        //  메시지의 값를 역직렬화하고 값를 String로 변환
        properties.put(ConsumerConfig.VALUE_DESERIALIZER_CLASS_CONFIG, StringDeserializer.class);

        return new DefaultKafkaConsumerFactory<>(properties);
    }

    @Bean
    // kafka consumer을 생성하고 메시지를 수신
    public ConcurrentKafkaListenerContainerFactory<String, String> kafkaListenerContainerFactory() {
        ConcurrentKafkaListenerContainerFactory<String, String> kafkaListenerContainerFactory
                = new ConcurrentKafkaListenerContainerFactory<>();
        kafkaListenerContainerFactory.setConsumerFactory(consumerFactory());

        return kafkaListenerContainerFactory;
    }

}



Catalog-Service -> KafkaConsumer.java

@Service
@Slf4j
public class KafkaConsumer {
    CatalogRepository repository;

    @Autowired
    public KafkaConsumer(CatalogRepository repository) {
        this.repository = repository;
    }

	// kafka로부터 메시지를 수신할 리스너를 저장
    // example-catalog-topic 토픽에서 메시지를 수신하면 해당 메시지를 처리하는 updateQty 실행
    @KafkaListener(topics = "example-catalog-topic")
    public void updateQty(String kafkaMessage) {
        log.info("Kafka Message: ->" + kafkaMessage);

        Map<Object, Object> map = new HashMap<>();
        ObjectMapper mapper = new ObjectMapper();
        try {
            map = mapper.readValue(kafkaMessage, new TypeReference<Map<Object, Object>>() {});
        } catch (JsonProcessingException ex) {
            ex.printStackTrace();
        }

		// productId를 통해 상품의 정보를 조회
        // map.get("productId")는 kafka 메시지에서 추출한 productId임
        CatalogEntity  entity = repository.findByProductId((String)map.get("productId"));
        if (entity != null) {
        	// 조회된 CatalogEntity의 stock 값을 kafka 메시지에 포함된 qty 값만큼 감소
            entity.setStock(entity.getStock() -  (Integer)map.get("qty"));
            repository.save(entity);
        }

    }
}



Order-Service -> OrderController.java

@PostMapping("/{userId}/orders")
    public ResponseEntity<ResponseOrder> createOrder(@PathVariable("userId") String userId,
                                                     @RequestBody RequestOrder orderDetails) {
        ModelMapper mapper = new ModelMapper();
        mapper.getConfiguration().setMatchingStrategy(MatchingStrategies.STRICT);

        /* jpa */
        OrderDto orderDto = mapper.map(orderDetails, OrderDto.class);
        orderDto.setUserId(userId);
        OrderDto createOrder = orderService.createOrder(orderDto);

        ResponseOrder responseOrder = mapper.map(createOrder, ResponseOrder.class);

        // kafka 추가

        // kafkaProducer은 kafka로 메시지를 보내는 객체
        // 목적지인 토픽의 이름 example-catalog-topic
        // 전송할 데이터로, 주문 정보를 담고 있는 orderDto.
        // 직렬화되어 JSON 형식으로 토픽에 전송됨
        kafkaProducer.send("example-catalog-topic", orderDto);

        return ResponseEntity.status(HttpStatus.CREATED).body(responseOrder);
    }





3. 동기화 테스트 [1]

주키퍼 서버, 카프카 서버, 유레카 서버, 게이트웨이, config 서비스, orders 서비스, catalog 서비스 기동

catalog 기본 데이터



3번 상품 15개 주문

orders 성공

3번 상품 15개 차감됨



order service 토픽 전달 완료



Order Service에서 메시지 받아옴



토픽 생성됨



Order Service와 Catalog Service간의 데이터 동기화가 완료되었다



4. 동기화 코드 [2]

데이터 동기화 - Multiple Orders Service

- Order Service에 요청된 주문 정보를 DB가 아니라 Kafka Topic로 전송

- Kafka Topic에 설정된 Kafka Sink Connect를 사용해 단일 DB에 저장 -> 데이터 동기화



Field.java

@Data
@AllArgsConstructor
public class Field {
    private String type;
    private boolean optional;
    private String field;

}



KafkaOrderDto.java

@Data
@AllArgsConstructor
public class KafkaOrderDto implements Serializable {
    private Schema schema;
    private Payload payload;
}



Payload.java

@Data
@Builder
public class Payload {
    private String order_id;
    private String user_id;
    private String product_id;
    private int qty;
    private int unit_price;
    private int total_price;
}



Schema.java

@Data
@Builder
public class Schema {
    private String type;
    private List<Field> fields;
    private boolean optional;
    private String name;
}



OrderProducer.java

@Service
@Slf4j
public class OrderProducer {

    private KafkaTemplate<String, String> kafkaTemplate;

	// Kafka 메시지의 스키마 정의
    // 생성자 패턴
    List<Field> fields = Arrays.asList(new Field("string", true, "order_id"),
            new Field("string", true, "user_id"),
            new Field("string", true, "product_id"),
            new Field("int32", true, "qty"),
            new Field("int32", true, "unit_price"),
            new Field("int32", true, "total_price"));

	// Kafka 메시지의 스키마 정의
    // 빌더 패턴
    Schema schema = Schema.builder()
            .type("struct")
            .fields(fields)
            .optional(false)
            .name("orders")
            .build();

    @Autowired
    public OrderProducer(KafkaTemplate<String, String> kafkaTemplate) {
        this.kafkaTemplate = kafkaTemplate;
    }

	// send는 kafka에 메시지를 전송하는 기능
    // topic와 orderDto를 인자로 받아 해당 토픽으로 주문 정보를 담은 메시지 전송
    public OrderDto send(String topic, OrderDto orderDto) {
    	// 주문 정보를 담은 Payload 객체를 빌더 패턴으로 생성
        // orderDto로부터 주문정보를 가져와 Payload에 넣음
        Payload payload = Payload.builder()
                .order_id(orderDto.getOrderId())
                .user_id(orderDto.getUserId())
                .product_id(orderDto.getProductId())
                .qty(orderDto.getQty())
                .unit_price(orderDto.getUnitPrice())
                .total_price(orderDto.getTotalPrice())
                .build();

        // kafka에 전송할 전체 메시지를 담음
        KafkaOrderDto kafkaOrderDto = new KafkaOrderDto(schema, payload);

        ObjectMapper mapper = new ObjectMapper();
        String jsonInString = "";
        try {
            jsonInString = mapper.writeValueAsString(kafkaOrderDto);
        } catch (JsonProcessingException ex) {
            ex.printStackTrace();
        }

        kafkaTemplate.send(topic, jsonInString);
        log.info("Order Producer send data from the Order microservice: " + kafkaOrderDto);

        return orderDto;
    }

}



OrderController.java

@PostMapping("/{userId}/orders")
    public ResponseEntity<ResponseOrder> createOrder(@PathVariable("userId") String userId,
                                                     @RequestBody RequestOrder orderDetails) {
        ModelMapper mapper = new ModelMapper();
        mapper.getConfiguration().setMatchingStrategy(MatchingStrategies.STRICT);

        OrderDto orderDto = mapper.map(orderDetails, OrderDto.class);
        orderDto.setUserId(userId);

        /* kafka */
        // orderDto에 고유한 주문ID를 생성
        orderDto.setOrderId(UUID.randomUUID().toString());
        orderDto.setTotalPrice(orderDetails.getQty() * orderDetails.getUnitPrice());

        /* send this order to the kafka */
        kafkaProducer.send("example-catalog-topic", orderDto);
        // orderProducer을 사용해 kafka의 "orders" 토픽으로 orderDto 메시지를 전송
        orderProducer.send("orders", orderDto);

        ResponseOrder responseOrder = mapper.map(orderDto, ResponseOrder.class);

        return ResponseEntity.status(HttpStatus.CREATED).body(responseOrder);
    }



5. 동기화 테스트 [2]

주키퍼 서버, 카프카 서버, 카프카 커넥트, Rabbit MQ, Order-Service(2개) 기동

PS C:\Work\kafka_2.12-3.4.0> .\bin\windows\zookeeper-server-start.bat .\config\zookeeper.properties

PS C:\Work\kafka_2.12-3.4.0> .\bin\windows\kafka-server-start.bat .\config\server.properties

PS C:\Work\confluent-7.3.1> .\bin\windows\connect-distributed.bat .\etc\kafka\connect-distributed.properties

PS C:\Windows\system32> net start RabbitMQ



1). 싱크커넥터 등록



2). 동기화 테스트

첫번째 주문 : 3번 상품 12개 주문

두번째 주문 : 2번 상품 13개 주문

세번째 주문 : 1번 상품 14개 주문

테스트 전 데이터

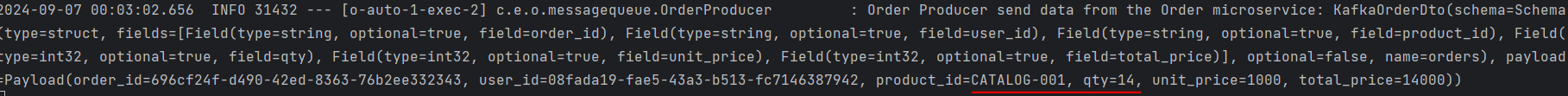

첫번째 주문 (1번 Order-Service에 실행됨)



두번째 주문 (2번 Order-Service에 실행됨)

세번째 주문 (2번 Order-Service에 실행됨)

단일 DB에 저장됨

두곳의 Order-Service에서 주문을 했지만 단일 DB에 저장됨
